D9-215

La leyenda en un entorno compacto y accesible sin perder ninguna características de su hermana mayor D9-330. Diseñada por “creadores visuales” para “creadores visuales”.

Desde su aparición en el mercado en 1976 Avolites ha trabajado junto a diseñadores y operadores de sus productos recompilando cada detalle que vemos ahora plasmado en la nueva serie de control visual donde la luz y la imagen convergen en nuestra serie Diamond 9.

Componentes electrónicos de la mas alta calidad conforman su hardware.
Sistema visual con múltiples monitores de alto brillo ya integrados en el hardware con posibilidad de expansión externa
Ergonomía en el área de control, todo al alcance del operador
Sistema de halo lumínico pata Playbacks, Faders, Encoders y ejecutores que permiten etiquetar la consola de una manera limpia y organizada.
Control visual y perfecta integración en la monitorización de sus servidores AI.
Vive la experiencia en dos diferentes configuraciones.

Catalogo D9-215

Descripción
Marca

Descripción

D9-215 – Avolites

Diseñada pensando en la mayor integración que requiere en un control de estas características en un formato más reducido. Solo diseña y programa

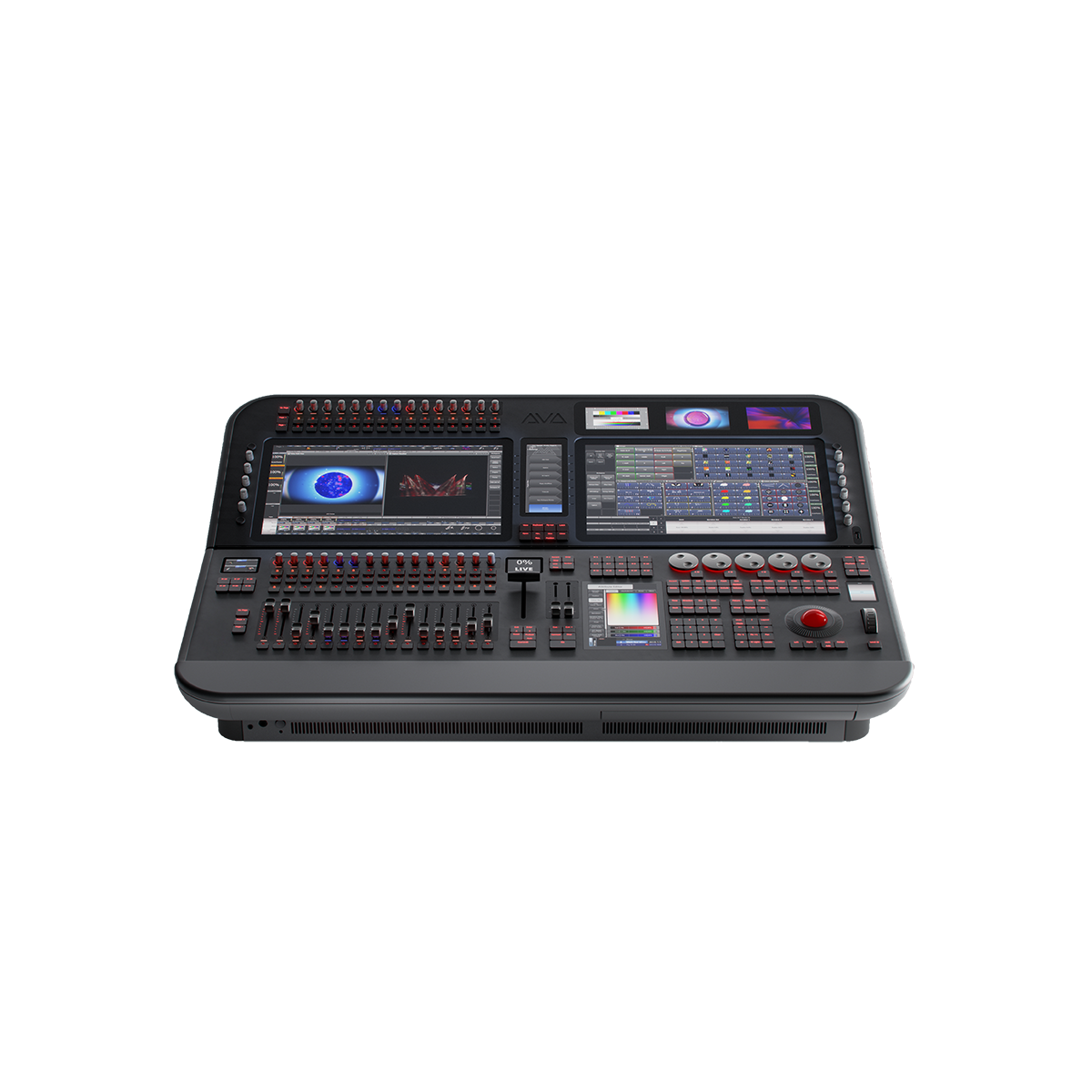

Superficie de Control

15 Faders motorizados con sensor sensitivo para saber sobre que Playback vamos a actuar, de la conocida casa Penny & Giles, embellecedor diseñado por Avolites buscando la mejor sensación al tacto y a la operatividad.
30 Enoders rotatorios con sensor sensitivo en dos áreas de Playbacks al igual que las secciones de Faders, con función de pulsador incorporada. Embellecedor diseñado por A volites.
90 teclas de recorrido corto de la prestigiosa marca C&K, con una relación a la respuesta rápida a la pulsación, embellecedores diseñados por Avolites.
2 secciones de 15 Playbacks con control independiente de selección de página. 2 x 15 Encoders y 2 x 15 Faders
Indicadores luminosos de 11 segmentos para mostrar el nivel de Faders y Encoders ópticos. Distribuido a lo largo y alrededor de los playbacks.
Halo RGB configurable para cada playback del sistema permite identificar grupos de playback o funciones.
5 Enoders rotatorios con sensor sensitivos asignables colocados a los márgenes de las 2 pantallas más exteriores 5 en cada una de ellas, con función de pulsador incorporada. Embellecedor diseñado por Avolites.
5 ruedas RGB para encoders ópticos de atributos, parámetros de función, tiempos, etc…
Encoder montado sobre rueda de aluminio dedicada al control del Dimmer de manera por defecto con pantalla de nivel dedicada pero que permite la asignación y control del atributo que más nos interese.
T- Bar barra de control especial dedicada a la función del “Master Scene” que incorpora de manera exclusiva el software Titan® de Avolites.
Control de secuencia Dual con 2 Faders motorizados y sensitivos para control de CUE LIST junto con 9 teclas de funciones directas al control de esta, asignable en tiempo real a cada secuencia en cada momento.
TrackBall X, Y, Z

Tlecados

Teclado QWERTY ubicado en la parte inferior de la consola diseñado y construido con los mismos componentes que el teclado de programación. Al igual que su distribución y etiquetado.
Teclas Cherry® MX Low Profile de contacto bajo para el área de programación y teclas de funciones directas, así como el teclado numérico.
21 teclas retroiluminadas dedicadas a Macros y Ejecutores, etiquetadas en su pantalla dedicada.

Pantallas

2 pantallas táctiles con tecnología capacitiva y control de brillo de 15,6, 1000 nits de brillo con una resolución de 1920 x 1080 pixeles.
3 pantallas táctiles con tecnología capacitiva y control de brillo de 4,3”, 1000 nits de brillo con una resolución de 800 x 1480 pixeles. Como Previos para Synergy o como pantallas multifuncional.
Pantalla dedicada al menú de “Softkeys”, funciones y rutas de comandos.
1 pantalla dual táctil de alto brillo con una resolución de 800 x 1280 pixeles. Dedicada a las funciones de programación y vista de secuencia y editor de atributos.
Posibilidad de conectora 2 Monitores externos estándar de hasta 1920 x 1080 Pixeles. Disponible de manera opcional soporte/ brazo especial Avolites.

Construcción

Construcción en una única pieza de aluminio como esqueleto del sistema.
Confortable apoya brazos.
Exclusiva fabricación de embellecedores de botones, de faders, encoders, ruedas y rueda de nivel.
Todas las pantallas están integradas en la estructura del equipo.
Hidráulico ajustable del panel de visión de 18 a 68 grados desde la referencia horizontal.

Software

Avolites Titan®
Capacidad total de la consola 32 Universos (16.384 canales de DMX).
Capacidad total del sistema Titan® 64 Universos (32.768 canales de DMX).
Capacidad ilimitada de aparatos en Patch.
Constructor de FX dedicado KEY FRAME SHAPE.
Pixel Mapping vía video con Synergy, y animación mediante el Pixel Mapping interno en el Titan.
Configuración diversa de faders, encoders y botones definida por el usuario.
Control Externo Web API, SMPTE, MIDI, DMX S-CAN, GPIO
Multiusuario y Expansión de DMX con Net-Processor
ArtNet, S-ACN, DMX-512
Microsoft Windows 10 Enterprise LTSC 64 Bits

Hardware

CPU Intel i7-9700K 9^TH GEN UP to 4.9GHZ
RAM 16 GB
GPU AMD RADEON PRO WX-5100 4^TH GEN
Consumo Max. 380 W ( 110-240VAC, 50-60Hz)
Rango de operación 0°-40°C máxima humedad relativa del 95% no condensada.
Dimensiones 995 x 640 x 455 mm (Parte Superior) 995 x 705 x 240 mm (Parte Inferior).
Peso 54Kg sin flighcase

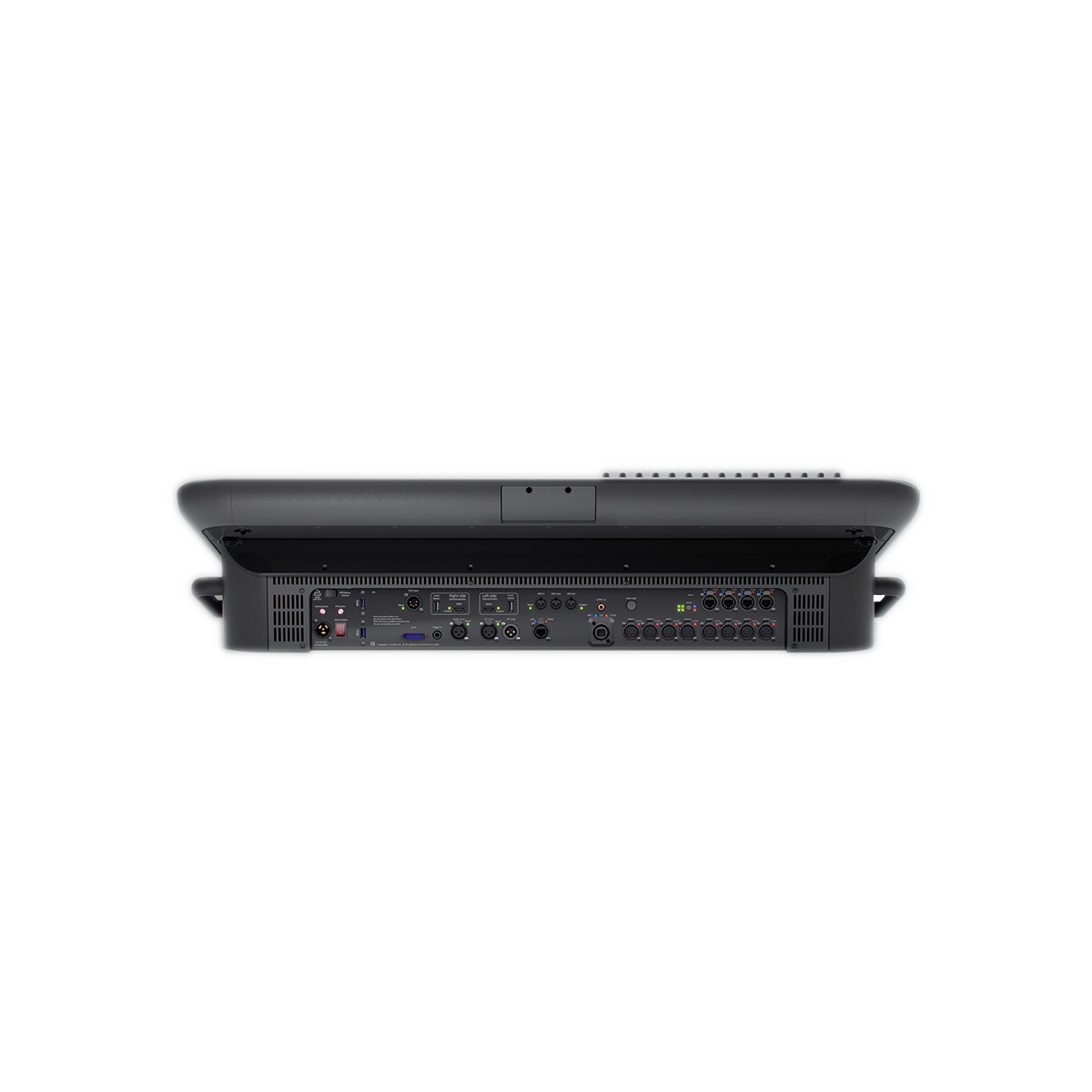

Conectividad

DMX 512 – 8 x Conectores Neutrik 5 -Pin XLR, con protección óptica y galvánica con halo asignable mediante led de salida.
Red – 4 x 1Gb Salidas a través de Switch con conectores Neutrik Ethercon.

1 x Conexión de Fibra mediante OpticalCon 1GB con conexión cuádruple LC.

1 x Conexión Ethernet de 1GB Ethercon, para rede secundaria.

Red Opcional – 1 x Conexión de 10GB por Opticalcon / 1 x Conexión Ethercon de 10GB de Neutrik.
Conexiones USB – 1 x USB 3.1 debajo del apoya brazos, 1 x USB 3.1 en el panel frontal, 2 x USB 3.1 en el panel trasero y 2 x USB 2.0 para control de las pantallas táctiles externas.
Monitores Externos – 2 x Conectores HDMI hasta 1920 x1080 pixeles de resolución.
SMPTE/LTC – 1 x Conector XLR de 3 Pines hembra con protección aislada mediante transformador indicador mediante led de señal y conexión de salida mediante 1 x Conector XLR de 3 Pines macho.
Triggers Externos -GPIO de 4 Entradas / 4 Salidas y contacto “seco” antes de la activación conexión DB15, Jack de 6,3mm para disparo mediante pedal o cierre de contacto externo, DMX In dedicado mediante conector XLR de 5 pines Macho e indicador led de presencia de señal, disparo mediante entrada de Audio XLR 3 pines hembra.
Salida de Audio – Salida digital de Audio S/PDIF.
Alimentación – Conexión Neutrik Power True1®.
2 puertos Ethernet 10/100/1000Mbits, Distribuidos en 2 Salidas mediante conector Neutrik® Ethercon el segundo es dedicada mientras que el primero es distribuido a 4 salidas mediante un Switch integrado alimentado desde la propia UPS de sistema.
